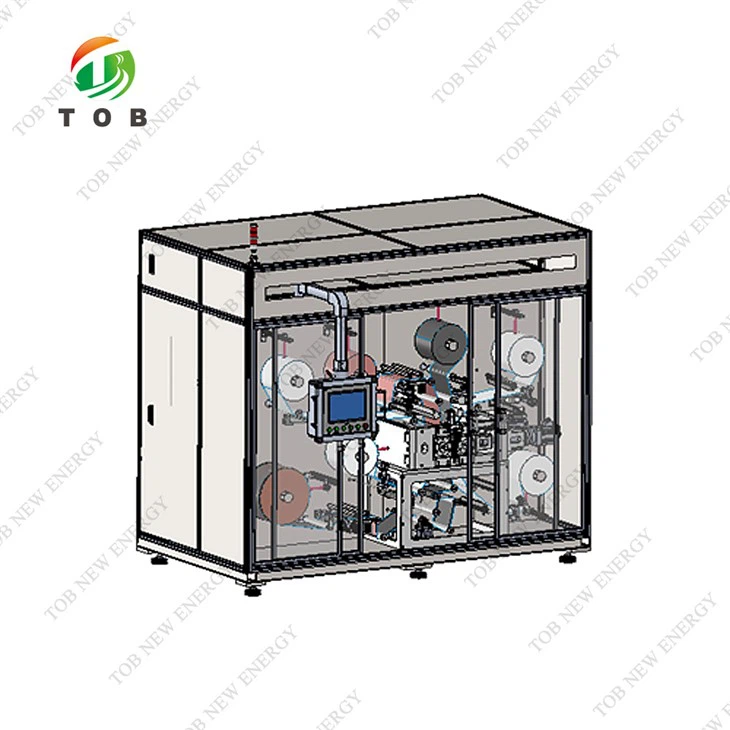

Qattiq holatdagi batareya uchun lityum mis folga rulonli kompozit mashina

Ushbu TOB-LFH-200 litiy va mis folga prokatli kompozit mashinasi qattiq holatda akkumulyator anodini ishlab chiqarish uchun mo'ljallangan.

(1) Masterbatch (PP plyonka bilan qoplangan) Kiruvchi o'lcham.

Litiy chiziqlar kengligi 200 mm dan kam yoki unga teng, 30 mm dan kam yoki qalinligi 50 mm dan kam yoki teng, prokat materiali tashqi diametri 350 mm dan katta yoki unga teng, vazni > 8 kg;

Mis plyonkasi kengligi 240 mm dan kam yoki unga teng, mis plyonka qalinligi (6 ~ 10) um dan kam yoki teng. mis rulonli material tashqi diametri ￠ 300 mm dan kam yoki unga teng, o'rashdan keyingi og'irligi 20 kg dan katta yoki unga teng.

(2) Mis folga bilan bir va ikki tomonlama laminatsiya funktsiyasini amalga oshirishi mumkin va lityum chiziqlar va mis folga laminatlanganidan keyin mahsulot yuzasi ajinlar va nuqsonlarsizdir;

(3) Laminatsiyadan keyin lityum chiziqlar va mis folgalarning old va orqa yoki bitta yon qirralarini tekislash:<±1mm;Ductility in width direction:≈5.0-6.0%.

(4) When double-sided copper foil is wrapped, PP film should be used as a protective layer between each layer (wrapped with PP film), and the winding length of the product should be>1000m.

(5) Qabul qilish rejasi: Qalinligi 20um, kengligi 130 lityum chiziqlar mis folga bitta, ikki tomonlama laminatsiyani amalga oshirishi mumkin, o'rash uzunligi> 500 m.

Uskunaning texnik parametrlari

1. Kiruvchi material PP plyonka bilan qoplangan lityum tasmadir. Yalang'ochlash va tekislash rolikli qurilmadan foydalangan holda, laminatsiya jarayoniga kirishdan oldin lityum tasma PP plyonkasidan yaxshi ajratilishi mumkin. Ajratilgan PP plyonkasi o'rash mexanizmi bilan alohida o'ralgan

2. Butun mashinaning ishlab chiqarish tezligi: 3m/min V dan kam yoki unga teng 30m/min dan kam yoki teng.

3. Laminatsiya mashinasi mis folga chiziqlaridagi ikki tomonlama lityum qoplamaga erishish uchun mustaqil PP plyonkasini ochish mexanizmi bilan yaratilgan; Yig'ish uchun PP plyonkasi laminatlangan lentaning har bir qatlami o'rtasida himoya qatlami sifatida ishlatilishi kerak.

4. Sarg'ish tarangligini avtomatik boshqarish tizimining to'liq to'plami bilan jihozlangan, o'rash jarayonida mahsulotning cho'zilmasligini ta'minlash uchun turli materiallar uchun kuchlanish nazoratiga erishish.

5. Kiruvchi materialni ochish mexanizmi, PET plyonkasini ochish mexanizmi, mis folga ochish mexanizmi, PP plyonkasini ochish mexanizmi va boshqalar hizalanishning aniqligini ta'minlash uchun faol ochish mexanizmini va avtomatik og'ishlarni tuzatish tizimini qabul qiladi; Og'ishlarni tuzatish aniqligi ± 0,2 mm;

6. Chiqaruvchi plyonka PET (PP) o'rash va ochish mexanizmi statik elektrni olib tashlash moslamasi bilan jihozlangan;

7. Mahsulotni o'rash mexanizmi nafaqat 3-dyuymli yadroning (tashqi diametri 350 mm) o'rash talablariga javob berishi kerak, balki ichki teshik￠20 g'altakning o'rash talablariga ham javob berishi kerak.

8. Lityum mis qoplamasining maksimal bosimi 10T (bitta tomon 5T) va servo avtomatik ravishda sozlanadi, bo'shliq va bosimning raqamli displeyi bilan;

9. Laminatsiyalash rulosi differentsial va bir xil tezlik o'rtasida o'zaro almashishga erishishi kerak.

10. After installation, the cumulative error of the laminating roller (including runout error, parallelism error, assembly error, etc.) should be ≤ 3um, and the surface should be smooth and free of defects such as cracks, indentations, spots, scratches, etc. The hardness of the roller body should be>HRC65, and the surface coating hardness should be>HRC75.

11. Ushbu mashina mis folga sirtini tozalash uchun texnologik talablarni qondirish uchun mis folga korona generatori bilan jihozlangan.
